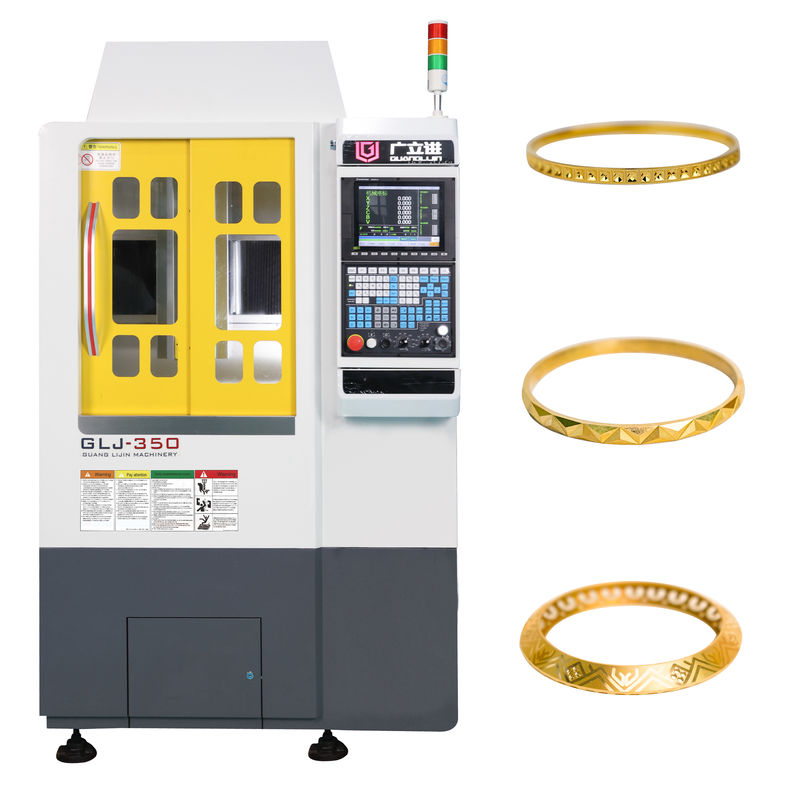

Descripción del producto:
Tecnología de sinergia de dos estaciones
Integrado con una cabeza de texturizado de alta velocidad accionada por una correa en una base de máquina de precisión de 5 ejes, que permitecon una capacidad de producción superior a 300 kW.
Sistemas de doble accionamiento independiente que permiten el cambio ininterrumpido del modo de mecanizado,aumentar la eficiencia en un 300%.
Proceso de texturado continuo dinámico
Apoyos del sistema de transmisión por cinta0.1-segundo de reversión rápida en dirección, al darse cuentacon un tamaño de más de 1 mmde patrones complejos (curvas, ondas, espirales, etc.).
Compatible con cortadores de texturas de 0,05-3 mm para efectos de joyería de alta gama: texturas micro talladas, matrices geométricas, luz/sombra de gradiente.
Revolución de la eficiencia
Tiempo de texturizado de una sola pieza reducido de 30 minutos a 90 segundos15 veces el aumento de la productividad diaria.
Descubrimiento artesanal
Logrospatrones compuestos multidimensionalesNo es posible realizarlos con técnicas manuales (por ejemplo, viñas entrelazadas, halos dinámicos, fondos micro-pavé).
Optimización de los costes
Reducción del 70%en los residuos de calibración de cambio de herramientas/alineamiento, con una disminución del 45% en las tasas de chatarra de metales preciosos.
Parámetros técnicos:
| - No, no es así. |
Punto de trabajo |
Detalles |
| 1 |
Reducción del eje B |
Alfa, Alemania |
El par nominal es de 44,6 nm.
El par máximo instantáneo es de 156 n.m.
Velocidad nominal 43 rpm, velocidad máxima 85 rpm |
| 2 |
Reducción del eje C |
Japón |
el par nominal es de 6,4 n.m.,
El par máximo instantáneo es de 22,3 n.m.
Velocidad nominal 300 rpm, velocidad máxima 600 rpm |
| 3 |
6o eje |
Rexroth, Alemania |
La capacidad de repetición: +/- 0,005 mm. |
| 4 |
Eje de eje 7 |
motor de servicio |
con una velocidad máxima de 10000 rpm,
Diámetro máximo del cortador redondo: 60 mm
Diámetro mínimo del cortador redondo: 40 mm |
| 5 |
Componentes de la transmisión |
Rexroth, Alemania |
La capacidad de repetición: +/- 0,005 mm. |
| 6 |
Operación |
Sistema SYNTEC |
10.1' pantalla táctil |
| 7 |
Motor de servicio |
|
400w/ 200w |
| 8 |
Eje principal |
eléctrico |
2.5kw, velocidad máxima 60000 rpm
refrigeración por agua con alarma de caudal |
| 9 |
Revista de herramientas |
con un motor de servo |
Hasta 12 herramientas |
| 10 |
Contenedor de herramientas |
|
ISO 10 y otras normas |
| 11 |
El chuck de la colleta |
|
El ER-11 |
| 12 |
La lubricación |
|
Temporización del aceite automático |
| 13 |
Planitud de trabajo |
|
+/- 0,005 mm |
| 14 |
Trazado en el eje X |
|
300 mm |
| 15 |
Trazado del eje Y |
|
105 mm |
| 16 |
Trazado del eje Z |
|
115 mm |
| 17 |
Peso corporal |
|
0.6 toneladas |
| 18 |
Puerta de entrada |
|
Puerta oscilante única |
| 19 |
Cuadro de la muestra |
Cuerpo principal |
700 anchura*880 profundidad*1560 altura |
| 20 |
Requisito de potencia |
|
Las emisiones de gases de efecto invernadero |
Apoyo y servicios:
Apoyo técnico
Instalación
Formación
Mantenimiento
Solución de problemas
Actualización del software
Embalaje y envío:
Fumigación en caja de madera por mar o por aire
Preguntas frecuentes:
P: ¿Es usted distribuidor o fabricante?
R: Nosotros, Guanglijin, somos un fabricante de máquinas CNC CAD/CAM con más de 20 años de experiencia.
P: ¿De dónde eres?
R: Somos de Shenzhen China, una de las ciudades más creativas del mundo.
P: ¿Provee apoyo o servicios en el extranjero?
R: Sí, tenemos un equipo técnico que puede viajar al extranjero para hacer servicio y soporte global.
P: ¿Viene esta máquina con alguna certificación?
R: Nuestras máquinas están certificadas CE.
