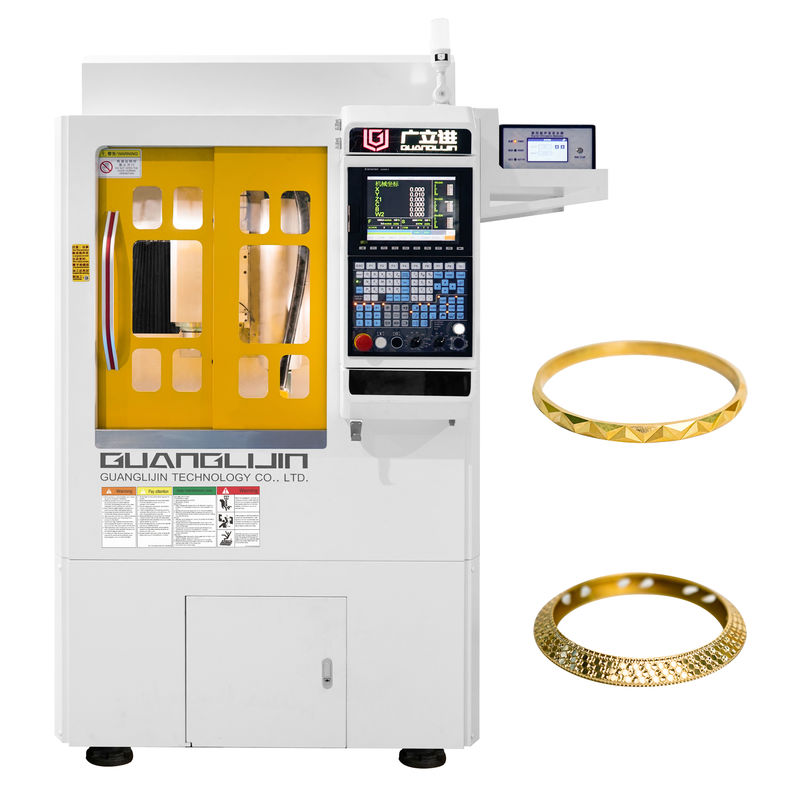

Máquina compuesta de grabado y fresado de doble husillo vertical y horizontal G11-550
Descripción del producto:
Máquina de fabricación de joyería de alta gama
Diseñada para una artesanía excepcionalmente intrincada y compleja, esta máquina de fabricación de joyería de primera calidad cuenta con un husillo eléctrico de alta velocidad y alto par, reconocido por su funcionamiento ultraestable y su precisión excepcional. Este componente central garantiza tanto una potencia robusta como una precisión a nivel de micras durante todo el procesamiento.
El equipo soporta movimiento simultáneo de 7 ejes, integrado con un cambiador automático de herramientas de doble revista y capacidades de grabado/fresado simultáneo multiángulo. Esta sinergia permite un mecanizado 3D altamente flexible, eficiente y completo de estructuras sofisticadas, expandiendo significativamente las posibilidades de diseño.
Impulsado por Software de programación inteligente Guanglijin, el sistema desbloquea un potencial ilimitado para la expresión artística y la innovación técnica en la producción de joyería. Como la plataforma de fabricación definitiva para aquellos que buscan calidad de primer nivel y diseños innovadores, redefine los límites de la fabricación de joyería de precisión.
Parámetros técnicos:
| No. |
Artículo |
Detalles |
| 1 |
Reductor del eje B |
Alpha, Alemania |
Par nominal 12.7N.m, par máximo instantáneo 44.6N.m,
velocidad nominal 300 rpm, velocidad máxima 600 rpm |
| 2 |
Motor del eje C |
|
Velocidad 2500 rpm, par nominal 15N.m |
| 3 |
Reductor del eje W |
Alpha, Alemania |
Par nominal 88.9N.m, par máximo instantáneo 312N.m,
velocidad nominal 43 rpm, velocidad máxima 85 rpm |
| 4 |
Eje Z2 |
Rexroth, Alemania |
Repetibilidad: +/-0.003mm |
| 5 |
8º eje |
husillo horizontal |
Portaherramientas ISO10 |
| 6 |
9º eje |
husillo vertical |
Portaherramientas ISO20 |
| 7 |
Componentes de transmisión |
Rexroth, Alemania |
Repetibilidad: +/-0.005mm |
| 8 |
Operación |
Sistema SYNTEC |
Caja de operación con pantalla de 220MB-10.4 pulgadas,
máx. extensión 600mm en ancho en el lado izquierdo |
| 9 |
Servomotor |
|
200w/400w/750w |
| 10 |
Husillo vertical |
eléctrico |
3.7kw, velocidad máxima 40000 rpm, refrigeración por agua con alarma de flujo |
| 11 |
Husillo horizontal |
eléctrico |
2.5kw, velocidad máxima 60000 rpm, refrigeración por agua con alarma de flujo |
| 12 |
Revista de herramientas |
accionamiento servo |
10 herramientas para husillo vertical
7 herramientas para husillo horizontal |
| 13 |
Portaherramientas |
|
ISO 20 |
| 14 |
Portapinzas |
|
ER-16, ER-11 |
| 15 |
Lubricación |
|
Engrase automático temporizado |
| 16 |
Planitud de trabajo |
|
+/-0.005mm |
| 17 |
Recorrido del eje X |
|
500mm |
| 18 |
Recorrido del eje Y |
|
130mm |
| 19 |
Recorrido del eje Z1 |
|
190mm |
| 20 |
Recorrido del eje Z2 |
|
140mm |
| 21 |
Peso del cuerpo |
|
2.0 toneladas |
| 22 |
Puerta frontal |
|
puerta corredera |
| 23 |
Disposición (mm) |
cuerpo principal |
1150 ancho*1130 profundidad*2100 altura |
| 24 |
Requisitos de energía |
trifásico |
380v/50hz |
Soporte y servicios:
Soporte técnico
Instalación
Capacitación
Mantenimiento
Solución de problemas
Actualización de software
Embalaje y envío:
Caja de madera de fumigación por mar o por aire
Preguntas frecuentes:
P: ¿Cuál es el nombre de la marca de la máquina para hacer joyas?
R: El nombre de la marca de la máquina para hacer joyas es guanglijin.
P: ¿Cuál es el número de modelo de la máquina para hacer joyas?
R: El número de modelo de la máquina para hacer joyas es Máquina compuesta de grabado y fresado de doble husillo vertical y horizontal G11-550.
P: ¿Cuál es el lugar de origen de la máquina para hacer joyas?
R: La máquina para hacer joyas se fabrica en 101/F y 201/F, Edificio 27, Parque de Ciencia y Tecnología Lianchuang, 21 BulanRoad, Aldea Xialilang, Calle Nanwan, Shenzhen.
