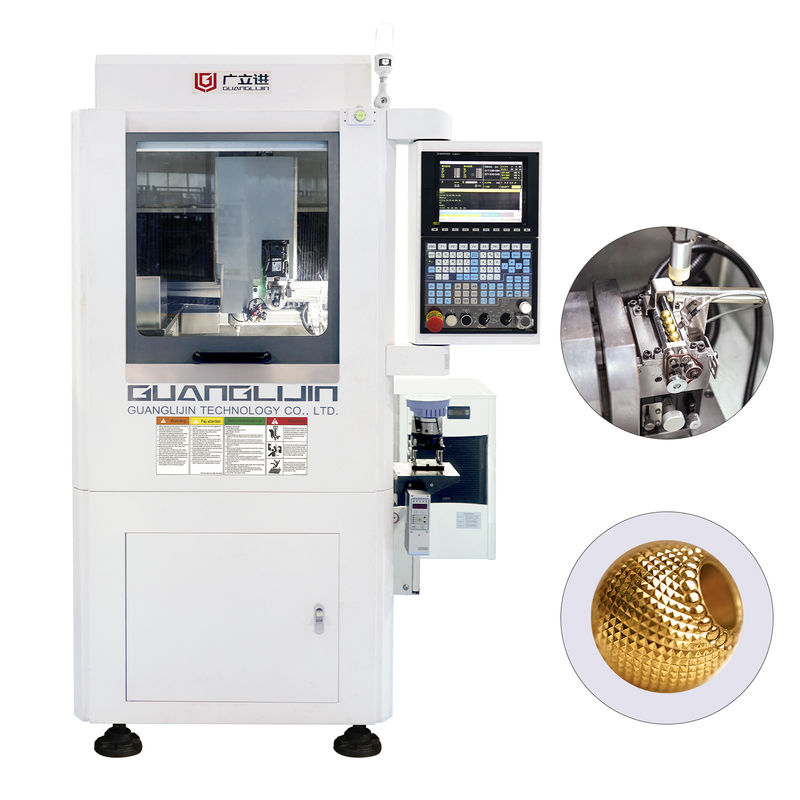

Mejore su proceso de fabricación de joyas con la máquina de fabricación de joyas de cinco ejes

Lugar de origen China.
Nombre de la marca GUANGLIJIN
Certificación CE Certificate
Número de modelo G10-200 máquina de grabado de cuentas
Detalles del producto
Resaltar:

Máquina para hacer joyas de cinco ejes

,

Máquina para el proceso de fabricación de joyas

Pago y términos de envío
Cantidad de orden mínima
1
Detalles de empaquetado
Cuadro de madera de fumigación - conforme a las normas internacionales
Tiempo de entrega
30 días
Condiciones de pago
T/T
Capacidad de la fuente
100 unidades por mes
Descripción de producto

Torno de joyería CNC totalmente automático. Grabación de precisión y proceso ultrasónico.
Características clave
Proceso de grabado de alta precisión

Equipado con10,000 RPM eje eléctrico de alta velocidadySistema de enlace de varios ejes (4o/5o/6o eje)para la talla de patrones complejos

Precisión muy alta ± 0,003 mm, con rieles de guía de origen alemán + sistema CNC de Taiwán Syntec para detalles impecables
Mecanizado de precisión por ultrasonidos

Se ha integradocabeza de herramienta de vibración ultrasónica, ideal para los metales duros (acero de titanio, acero de tungsteno) y la colocación de piedras preciosas

Reduce la tensión del material, evitando deformaciones o grietas causadas por el procesamiento tradicional
Producción totalmente automatizada

Cambiador de herramientas de 7 estacionescon cambio rápido de herramientas de 5 segundos, soporte para grabado, perlas y pulido

Alimentación por vibración + alimentación neumáticapara el procesamiento continuo no tripulado
Especificaciones básicas

El eje: eje neumático de 3,7 kW (módulo ultrasónico opcional)

Sistema de control: Taiwán Syntec 10.4" con pantalla táctil CNC

Precisión: precisión de posicionamiento repetida ± 0,003 mm, diámetro del cortador de grabado φ70 mm

Automatización: alimentación neumática SMC (succión al vacío) + posicionamiento de visión CCD (opcional)
Aplicaciones

Joyería de lujo: grabado de collares, tallado de logotipos de marcas de lujo

Materiales duros: Mecanizado de precisión de pulseras de acero de titanio y de oro de tungsteno

Personalización: grabado de firmas, producción en lotes de texturas complejas
Nuestras ventajas
Mejora de la eficiencia en un 50%: Cambio automático de herramientas + alimentación continua, completando más de 300 piezas de trabajo estándar en 8 horas
Amplia compatibilidad: Apoya el oro/platino/aleación de titanio/cerámica, y más
Actualización del proceso: Combina el torno tradicional y la tecnología ultrasónica para resolver los problemas de mecanizado de materiales duros

Parámetros técnicos:

- No, no es así. Punto de trabajo Detalles
1 Reducción del eje B Japón el par nominal es de 15,3 N.m.,
Torque máximo instantáneo 53,5 N.m.
Velocidad nominal 250 rpm, velocidad máxima 500 rpm
2 Esfíntel del eje W motor de servicio con una velocidad máxima de 10000 rpm,
Diámetro del cortador redondo: 70 mm
3 Componentes de la transmisión Rexroth, Alemania La capacidad de repetición: +/- 0,005 mm.
4 Operación Sistema SYNTEC Cuadro de operación de pantalla de 220 MB a 10,4 pulgadas,
con una anchura máxima de 500 mm en el lado izquierdo
5 Motor de servicio   El valor de las emisiones de CO2 es el valor de las emisiones de CO2.
6 El eje operado por aire 3.7kw, velocidad máxima 45000 rpm
refrigeración por agua con alarma de caudal
7 Revista de herramientas
Hasta 7 herramientas
8 Envases y cubos con un motor de servo entre 250 y 500 rpm
9 Contenedor de herramientas Conducción neumática El HSK E25
10 El chuck de la colleta   El número de ER-16
11 La lubricación   Temporización del aceite automático
12 Planitud de trabajo   +/- 0,015 mm
13 Trazado en el eje X   No más de 195 mm.
14 Trazado del eje Y   85 mm
15 Trazado del eje Z   de una longitud igual o superior a 130 mm
16 Peso corporal   1.0 toneladas
17 Cuadro de la muestra Cuerpo principal 1100 anchura*1200 profundidad*2400 altura
18 Requisito de potencia   380v/50hz


Mejore su proceso de fabricación de joyas con la máquina de fabricación de joyas de cinco ejes 0

Apoyo y servicios:

Apoyo técnico
Instalación
Formación
Mantenimiento
Solución de problemas
Actualización del software



Embalaje y envío:

Fumigación en caja de madera por mar o por aire



Preguntas frecuentes:

P: ¿Es usted distribuidor o fabricante?
R: Nosotros, Guanglijin, somos un fabricante de máquinas CNC CAD/CAM con más de 20 años de experiencia.
P: ¿De dónde eres?
R: Somos de Shenzhen China, una de las ciudades más creativas del mundo.
P: ¿Provee apoyo o servicios en el extranjero?
R: Sí, tenemos un equipo técnico que puede viajar al extranjero para hacer servicio y soporte global.
P: ¿Viene esta máquina con alguna certificación?
R: Nuestras máquinas están certificadas CE.
